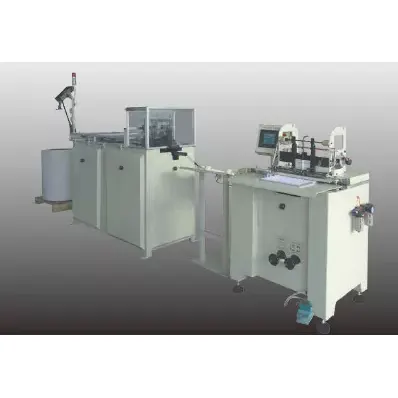

La máquina formadora y encuadernadora de alambre de doble anillo es ampliamente utilizada para doblar alambre recubierto de nailon, formar y encuadernar alambre galvanizado para cuadernos, libros de ejercicios y calendarios.
La máquina formadora y encuadernadora de alambre de doble anillo es aplicable al alambre recubierto de nailon, alambre estañado y alambre galvanizado. Productos de alta calidad y sin daños en la capa recubierta del cable.
Se pueden producir diferentes tamaños de bobinas en el mismo paso reemplazando el molde de formación Paso preciso, forma estándar Operación confiable, alta versatilidad.

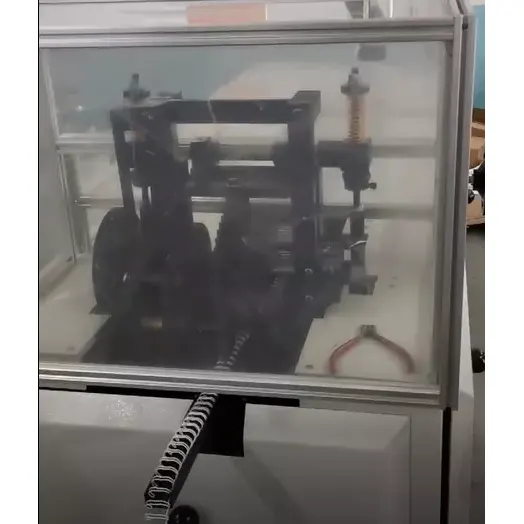

El alambre se extrae de un barril o carrete y cualquier torsión se elimina mediante rodillos rectificadores, otros rodillos enderezan el alambre y lo alimentan a la primera estación de formación. Una cruz sinuosa y una rueda de estrella hacen que el cable forme una línea en zig-zag. A través de un canal transportador, el alambre en zig-zag llega a la segunda estación de formación donde se redondea previamente la unión y se completa la forma. El canal de transporte alargado permite un giro de la encuadernación de 180º. Esto es importante para el enrollado individual de los elementos de encuadernación. Al final, un contador lee el número de bucles producidos.

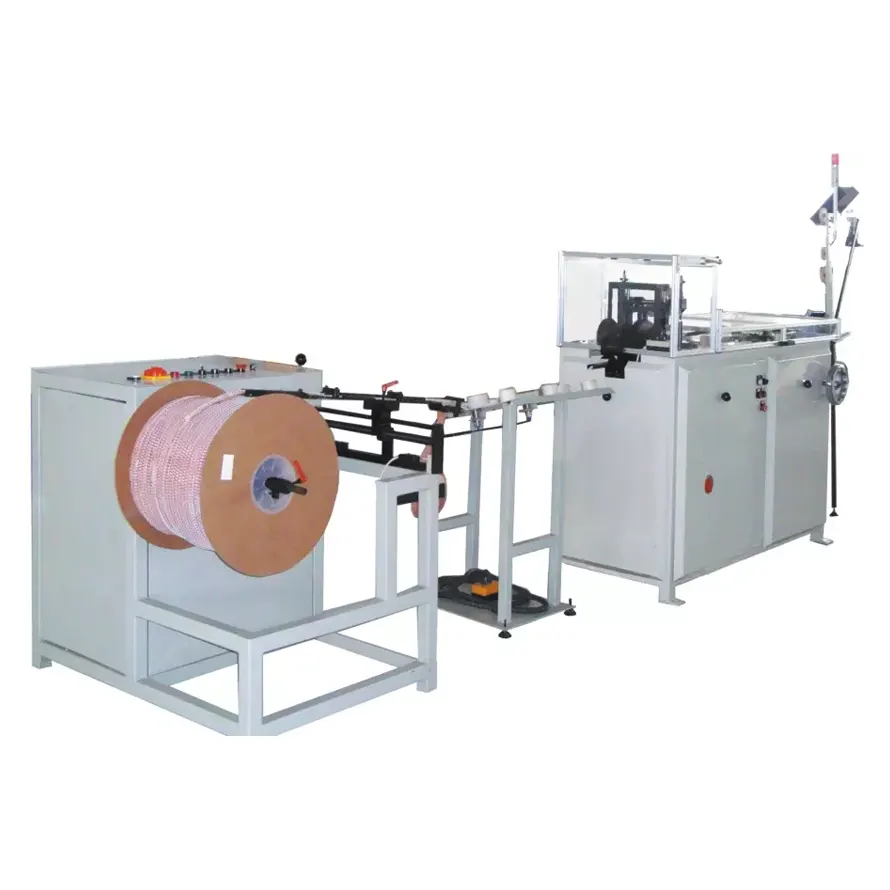

Con el mismo paso y utilizando piezas adicionales, la máquina formadora y encuadernadora de alambre de doble anillo se puede ajustar a diferentes diámetros en el mismo rango. También es posible enrollar el encuadernador de alambre preformado en bobinas fabricadas especialmente. En este caso, la Máquina Bobinadora está directamente conectada a la Máquina Formadora. Al mismo tiempo, también se enrolla una tira de papel sin fin para separar las ataduras de alambre.
Tamaño |
Paso |
Fondo (mm) |
alambre estañado (mm) |
Diámetro del alambre (mm) |
Grosor de encuadernación (mm) |
BindingPage (página) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
9/16 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Velocidad |
|
350-550 bucles/min |
Poder total |
maquina formadora |
0.75Kw |
Poder total |
bobinadora |
0.37Kw |
Poder total |
cortadora de papel |
0.25Kw |
Dimensión |
maquina formadora |
2400*650x1700mm |
Dimensión |
bobinadora |
1300*1000*1200mm |
Dimensión |
cortadora de papel |
600x500*1400mm |
